난열단열재를 이용한 화재 확산 방지구조 구성과 예시
 |
이지블럭 세미나에서 봤던 난연단열재를 이용한 화재확산 방지구조. 준불연 단열재를 사용하는 순간 단열재의 성능이 급락하기 때문에 난연 단열재를 이용해 해결하고자 노력하는 그림입니다. |
건축물의 피난ㆍ방화구조 등의 기준에 관한 규칙 제24조(건축물의 마감재료 등)에 따라 외벽 단열재를 불연재료ㆍ준불연재료를 사용해야 하는데 이때 화재 확산 방지구조에 있는 불연띠를 설치하면 정해진 건축물에 한하여 난연단열재를 사용할 수 있습니다. 단독주택을 지을 경우에도 3층 이상 높이 9M 이상 주택을 짓는다면 이를 적용해야 합니다.
외벽 단열재를 건축물의 외벽에는 법 제52조제2항 후단에 따라 불연재료 또는 준불연재료를 마감재료(단열재, 도장 등 코팅재료 및 그 밖에 마감재료를 구성하는 모든 재료를 포함한다. 이하 이 조에서 같다)로 사용해야 한다. 다만, 국토교통부장관이 정하여 고시하는 화재 확산 방지구조 기준에 적합하게 마감재료를 설치하는 경우에는 난연재료(강판과 심재로 이루어진 복합자재가 아닌 것으로 한정한다)를 사용할 수 있다. <개정 2019. 8. 6., 2021. 9. 3., 2022. 2. 10.>
화재 확산 방지구조
「건축물의 피난·방화구조 등의 기준에 관한 규칙」제24조제5항에서 "국토해양부장관이 정하여 고시하는 화재 확산 방지구조"는 수직 화재확산 방지를 위하여 외벽마감재와 외벽마감재 지지구조 사이의 공간([별표1]에서 "화재확산방지재료" 부분)을 다음 각 호 중 하나에 해당하는 재료로 매 층마다 최소 높이 400㎜ 이상 밀실하게 채운 것을 말한다.
 |

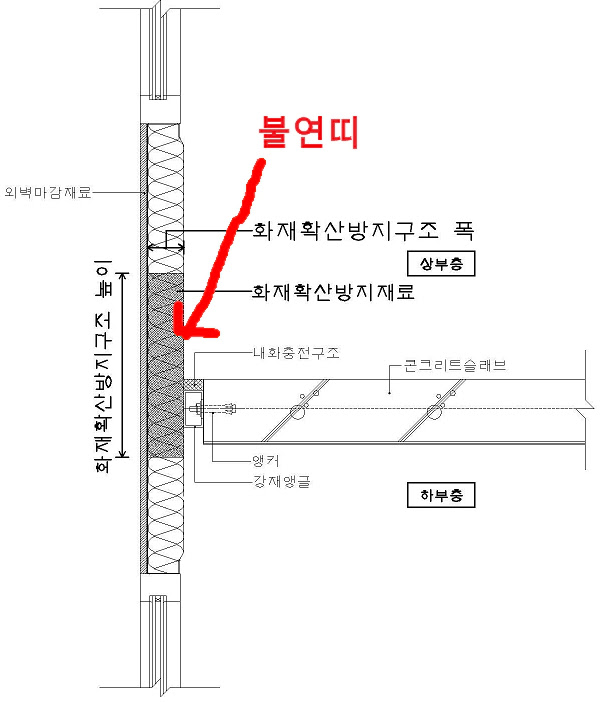

난연 단열재를 설치하고 미네랄울과 같은 불연재를 띠로 설치한 그림 |
